擺錘法撕破強力測試標準：
GB/T 3917.1 織物撕破性能 第一部分：沖擊擺錘法撕破強力的測定
對于織物擺錘法撕破強力的測試方法，測試標準除了GB/T 3917.1外，還有ISO 13937-1和ASTM D1424。其中，GB/T 3917.1是等效采用了ISO 13937-1標準。除了ASTM D1424規定了兩種試樣尺寸外，其他技術條件基本一致。
測試原理：
試樣固定在夾鉗上，將試樣切開一個切口，釋放處于^大勢能位置的擺錘，可動夾鉗離開固定夾鉗時，試樣沿切口方向被撕裂。把撕裂織物一定長度所做的功換算成撕破力。
撕裂的特征是縱向紗線受拉，橫向紗線滑動，滑動產生的摩擦力是橫向紗線受拉扯，因此，橫向紗線形成一個受力三角區，即其底邊的第一根紗變形^大，負擔的外力^大，隨著離開第一根紗線的距離越遠，受力越小，當拉扯到第一根紗線達到斷裂伸長時，便發生斷裂和出現第一個斷裂峰值，于是下一根紗線開始成受力三角區的底邊，如此，橫向紗線依次陸續斷裂直至織物被撕破。
各類撕裂測試標準：
1、GB/T455-2002《紙和紙板撕裂度的測定》
2、GB/T 3917.1-2009《紡織品織物撕破性能第 1 部分：沖擊擺錘法撕破強力的測定》
3、GB/T 16578.2-2009《塑料薄膜和薄片耐撕裂性能的測定第2 部分；埃萊門多夫(Elmendorf)法》
4、行業標準HG/T 2581.2-2009《橡膠或塑料涂覆織物耐撕裂性能的測定第 2 部分:沖擊擺錘法》
5、國際標準ISO 1974-2012 紙--撕裂度的測定埃爾曼多法（Paper--Determination of tearing resistance Elmendorf method)
6、國際標準ISO 13937.1 《織物撕破性能 第1部分 用沖擊擺錘法測定撕破強力》
7、美國紙張與造紙工業技術協會標準TAPPI T414 《紙的內部撕裂阻力》（Internal tearing resistance of paper）
8、ASTM D1424-07a《沖擊擺錘法測定織物的撕破強力(Elmendorf)》
9、JIS L1096 Section 8.15.5，Method D 《機織物抗撕破強力測試 擺錘法》
10、JIS L1018 Section 8.16.1，Method A 《針織物抗撕破強力測試 擺錘法》
下面給大家介紹一下GB/T3917.1-2009 紡織品織物撕破性能 第1部分:沖擊擺錘法撕破強力的測定的操作步驟
環境要求：
溫度20±2℃，濕度：65%±5%
樣品準備：
每個試樣裁取經向5塊，試樣的短邊應與經向平行以保證撕裂沿切口進行。
試樣形狀與尺寸，如下圖：
注：
1、試樣按照上圖裁取，試樣形狀可略有不同，但撕裂長度保持（43±0.5）mm。
2、對于機織物每塊試樣裁取時應使短邊平行于織物的經紗或緯紗。試樣短邊平行于經向的試樣為“緯向”撕裂樣品，試樣短邊平行于緯向的試樣為“經向”撕裂樣品。 （如下圖）
安裝試樣：
試樣夾在夾具中，使試樣長邊與夾具的頂邊平行。將試樣夾在中心位置。輕輕將其底邊放至夾具的底部，在凹槽對邊用小刀（或剪切工具）切割開一個（20±0.5）mm的切口，余下的撕裂長度為（43±0.5）mm。
操作步驟：
按下擺錘停止鍵，放開擺錘。當擺錘回?cái)[時握住它，以免破壞指針的位置，從測量裝置標尺分度值或數字顯示器讀出撕裂強力，單位為牛頓。
由于不同廠家可能相應系數并未牛頓，所以需要測試完畢結果后，將測試數據進行轉化為牛頓為單位顯示結果，檢測結果應落在所用標尺的15%~85%范圍內。每個方向至少重復試驗5次
觀察撕裂是否沿力的方向進行以及紗線是否從織物上滑移而不是被撕裂。滿足以下條件的試驗為有效試驗。
a)紗線未從織物中滑移；
b)試樣未從夾具中滑移；
c)撕裂完全且撕裂一直在15mm寬的凹槽內
不滿足以上條件的試驗結果應剔除。
如果五塊試樣有三塊或三塊以上被剔除，則此方法不適用。
如果協議要求另外增加試樣，^好加倍試樣數量，同時亦應協議試驗結果的報告方式。
計算結果：
沖擊擺錘法直接測量試驗結果，通常以力值來表示織物的抗撕裂性能，單位為牛頓。其他單位的表示結果應轉化為牛頓。
以牛頓為單位計算每個試驗方向的撕破強力的算術平均值，保留兩位有效數字。
如有需要，計算變異系數（^至0.1%）和95%的置信區間，保留兩位有位數字，單位為牛頓。
如有需要，記錄試樣每個方向的^大及^小的撕破強力。

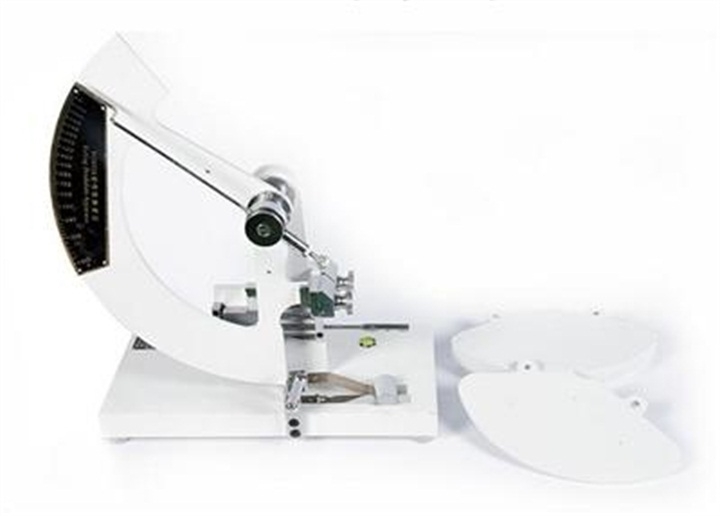

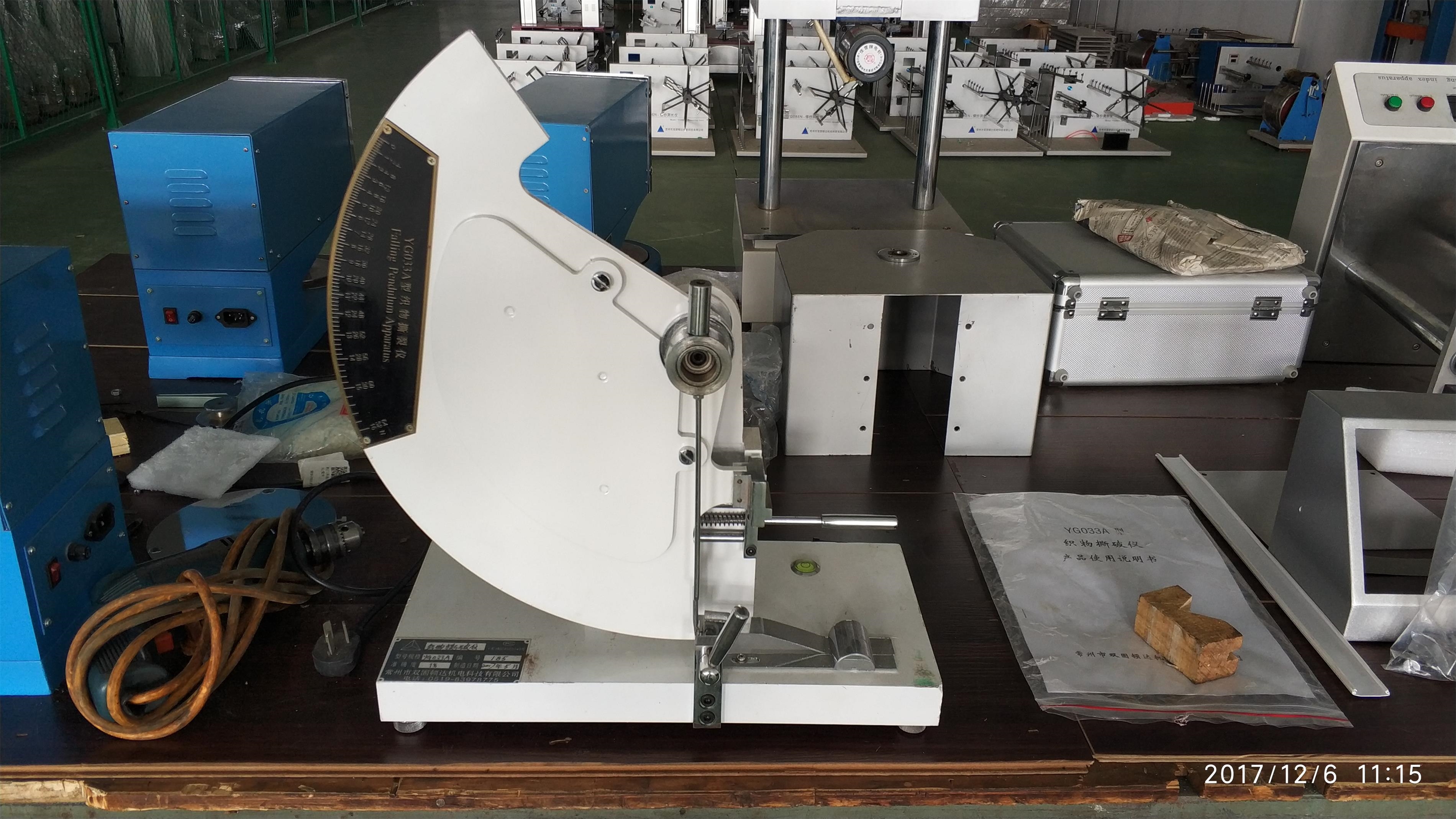

檢測儀器：常州市雙固頓達機電科技有限公司（銷售電話15351977127） YG033A型織物撕裂儀（擺錘法撕破強力儀）
適用范圍：
YG033A型織物撕裂儀用于各種機織物的抗撕裂強力的測定。
適用標準：
GB/T3917.1 紡織品 織物撕破性能 第1部分 撕破強力的測定 沖擊擺錘法
FZ/T 60006 非織造布撕破強力的測定
YG033A型織物撕裂儀主要技術參數
1. 撕裂力范圍： 0-16 N、A:0-32N、B: 0-64N 三檔
2. 測力精度： ≦±1分度值
3. 切口長度： 20±0.2 mm
4. 撕裂長度： 43 mm
5. 試樣尺寸： 100×63 mm
6. 外形尺寸 ：400×210×395mm
7. 重量： 27kg
