?GB/T 3917.3-2009梯形法撕破織物強力儀

信息來源：常州市雙固頓達機電科技有限公司 | 發布日期： 2019-04-16 22:45:13 | 瀏覽量：1875022

關鍵詞：?GB/T 3917.3-2009梯形法撕破織物強力儀

GB/T 3917.3-2009紡織品織物撕破性能第3部分：梯形試樣撕破強力的測定規定了用梯形試樣法測定紡織品織物的撕破強力。

【梯形法撕破測試原理】

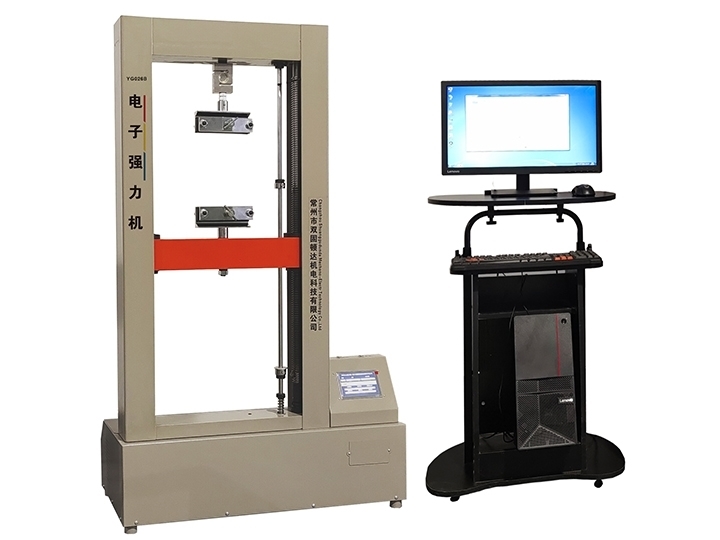

在試樣上畫一個梯形，用常州雙固頓達自主生產的YG026B型電子織物強力機的上下夾鉗夾住梯形上兩條不平行的邊，對試樣施加連續增加的力，使撕破沿試樣寬度方向傳播，測定平均最大撕破強力（N）。

【梯形法撕破試樣要求和測試要求】

試樣為矩形，長150mm,寬75mm，用梯形模板在試樣上畫一個梯形，上底長25mm,下底長100mm,腰高度75mm,上底25mm中心處剪1個15mm的口子，YG026B型電子織物強力機設置夾持長度25mm,拉伸速度100mm/min，記錄其最大撕破強力。

【用途】

YG026B型電子織物強力機用于測定各種紡織品，棉、毛等機織物，針織物、非織造織物等材料的力學性能測試的，包含拉伸、頂破、撕裂、剝離、接縫強力、定伸長、定負荷拉伸等等功能。

【符合標準】
GB/T3923.1/2，GB/T3917.2/3/4，GB/T13773.2，F(xiàn)Z/T60005，F(xiàn)Z/T60006，F(xiàn)Z/T70006，ASTM D5034，ASTM D5035，ASTM D5587，ASTM D2261，ASTM D5733等國內以及其它國家標準。

【儀器特點】
1、采用高精度、高效率測力傳感器，試驗數據準確。

2、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒；并能同時處理曲線及報表（強力測量軟件兼容Windows32位以及64位系統）。

3、本機采用伺服電機及驅動器（矢量控制），精確控制織物拉伸和位移，伺服系統響應速度快，調速范圍廣，動態性能好，還具有過載保護。

4、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與曲線同時跟蹤顯示。
5、軟件語言版本：支持中文/英文快速切換，支持定制其它語言版本。
6、操作特點：配置觸摸屏操作，屏幕上可以進行快捷操作，測試的數據會在屏幕以及軟件上同步顯示。
7、能夠保存試驗數據及結果，具有曲線顯示，報表查詢等必要的功能，測試報表支持導出為excel等文件格式。
8、測試單位可以自由切換（N,cN,kg,lb等）。
9、預置多種標準，設備默認配置多項常用標準，用戶可以選擇常用符合要求的測試標準進行相關測試。
10、多種形式試樣夾具配合多種測試功能，應用范圍廣，測試對象多樣化。
11、通過串口線和電腦進行高速通訊，實現電腦軟件全程控制。
12、采用安全高端的機械結構，三級安全保護，具有上下限位保護裝置，傳感器超負荷保護，安全有保障。
【儀器性能及主要技術參數】
1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化，可根據需要選擇強力/伸長，強力/時間，伸長/時間曲線顯示。
2、測試方法：拉伸、頂破、撕裂、剝離、接縫強力、定伸長、定負荷拉伸等功能
3、拉力傳感器量程：100N / 200N / 500N / 1000N / 3000N / 5000N（選配）
4、測力精度：≤±1%
5、夾距：25～500mm(無級可調)
6、拉伸速度：0～500mm/min（任意設定）
7、有效動程：500mm
8、強力分辨率：0.01N
9、伸長分辨率：0.01mm
10、夾持器有效夾持寬度：標準配置100mm（可根據用戶需求定制）
11、打印：輸出各種形式數據，曲線及統計結果
12、電源：AC220V±10％ 50Hz
13、設備外形尺寸（長×寬×高）：800mm×360mm×1350mm

14、重量：約150Kg
