服務(wù)熱線
服務(wù)熱線
GB/T 6506-2017 合成纖維變形絲卷縮性能試驗方法規(guī)定了合成纖維變形絲卷曲收縮率，卷曲模量，卷曲穩(wěn)定度指標(biāo)的檢測方法，下面小編講解詳細(xì)的操作，合成纖維變形絲卷縮性能檢測儀器測試設(shè)備可以用常州市雙固頓達(dá)機(jī)電科技有限公司YG368型全自動長絲卷曲收縮率測試儀+紗框+專用烘箱。
卷縮性能測試原理：設(shè)定某一總線密度的長絲，經(jīng)過卷曲顯現(xiàn)過程，并用規(guī)定的加負(fù)荷程序加載，絞絲的長度就發(fā)生變化。利用在規(guī)定的加負(fù)荷程序下測得的絞絲長度，就可以計算變形絲的卷曲收縮率 CC(%)、卷曲模量 CM(%)、卷曲穩(wěn)定度 CS(%)等卷縮性能指標(biāo)。各種不同變形絲卷曲顯現(xiàn)的溫度規(guī)定如下：聚酯、滌錦復(fù)合（120±2）℃，錦綸（120±2）℃，丙綸（60±2）℃，

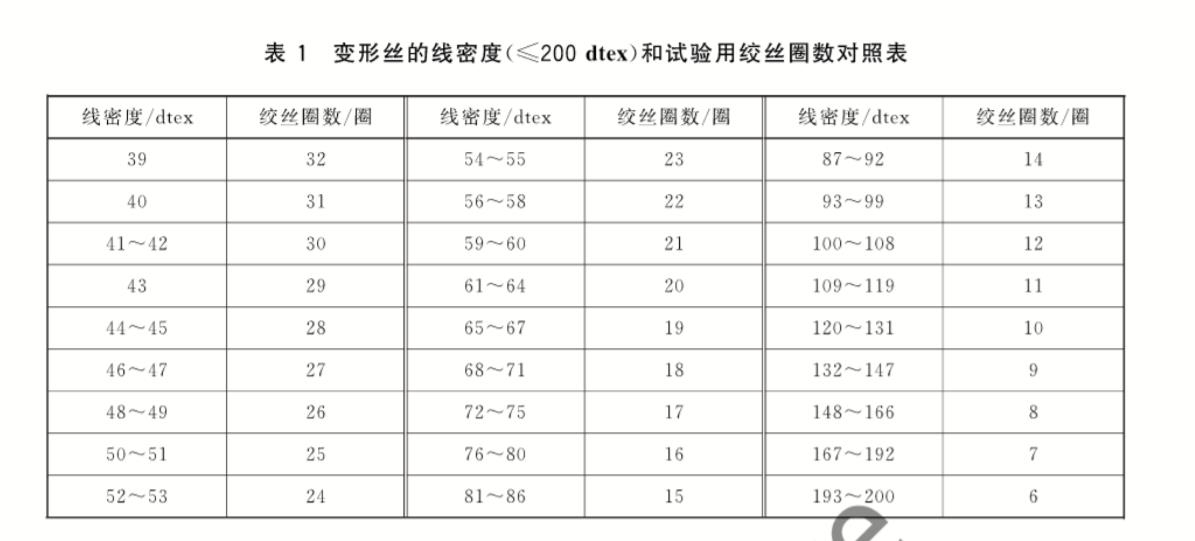

第一步：制備絞絲試樣，用縷紗測長儀按照絞絲圈數(shù)對照表或計算絞絲圈數(shù)公式制作絞絲試樣，試樣的線密度≤200dtex時，名義線密度設(shè)置為2500dtex；，試樣的線密度>200dtex<400dtex時，名義線密度設(shè)置為5000dtex；試樣的線密度>400dtex時，名義線密度設(shè)置為10000dtex。
下面舉個例子：如某樣品A線密度是100dtex，則絞絲圈數(shù)是2500÷（2×100）＝12.5圈≈12圈；如某樣品B線密度是300dtex，則絞絲圈數(shù)是5000÷（2×300）＝8.3圈≈8圈；如某樣品A線密度是1000dtex，則絞絲圈數(shù)是10000÷（2×1000）＝5圈。
第二步：將絞絲樣品懸掛在樣品架的上下掛鉤上，將烘箱溫度調(diào)節(jié)到變形絲卷曲顯現(xiàn)的溫度聚酯、滌錦復(fù)合（120±2）℃，錦綸（120±2）℃，丙綸（60±2）℃，將樣品架放在烘箱里烘10分鐘，絞絲試樣可以承受0.001cn/dtex的張力。然后拿出，在溫度（20±2）℃，濕度（65±5）%的環(huán)境下平衡30分鐘，其中讓絞絲可以承受0.001cn/dtex的張力。
第三步：平衡后加負(fù)荷，使絞絲承受0.2cn/dtex的張力，持續(xù)10秒后，測量絞絲長度記為Lg。
第四步：改變負(fù)荷，使絞絲承受0.001cn/dtex的張力，持續(xù)10分鐘后，測量絞絲長度記為Lz。
第五步：改變負(fù)荷，使絞絲承受0.01cn/dtex的張力，持續(xù)10秒后，測量絞絲長度記為Lf。
第六步：改變負(fù)荷，使絞絲承受1cn/dtex的張力（聚酯、滌錦復(fù)合和丙綸1cn/dtex，錦綸2cn/dtex），持續(xù)10秒后，將絞絲所承受的負(fù)荷減至0.001cn/dtex，再持續(xù)20分鐘，測量絞絲長度記為Lb。
第七部：卷曲收縮性能計算公式如下，測試完所有試樣的上述指標(biāo)，然后按以下公式計算：
卷曲收縮率 CC(%) = [ (Lg－Lz) / Lg ]×100%
卷曲模量 CM(%) = [ (Lg－Lf) / Lg ]×100%
卷曲穩(wěn)定度 CS(%) = [ (Lg－Lb) / (Lg－Lz)]×100%
Copyright ? 2000-2018常州市雙固頓達(dá)機(jī)電科技有限公司 版權(quán)聲明 蘇ICP備12045844號
技術(shù)支持：江蘇東網(wǎng)科技 【管理登陸】
