漁網及漁網絲強力檢測儀器（漁網絲結強檢測）

目前，對于漁網漁具的產品質量要求日益提高，為了方便讀者了解漁網及漁網絲的檢測，小編針對最常見的斷裂強力測試，參考了各類漁網漁具的國家標準后，總結了以下內容。

參考 SC/T 4022-2007 《漁網 網線斷裂強力和結節斷裂強力的測定》

該標準規定了漁網線斷裂強力和結節斷裂強力的測定方法

以下是常用于判斷產品質量高低的指標

1.斷裂強力   breaking load  指的是斷裂處測試中所測得的最大強力

2.斷裂點強力 load at rupture 指的是試樣達到斷裂強力點或之后的最終強力。破裂點強力通常但并不等于斷裂強力

3.強度       tenacity       指的是規定狀態下，試樣的單位綜合線密度的斷裂強力（常用單位G/D即 克/丹尼爾或cn/dtex即里牛/分特克斯）

4.斷裂長度   breaking length 當試樣重力等于斷裂強力時所計算出的長度

5.斷裂時間   time-to-break  從試樣開始受力的瞬間直到為止所經過的時間

實驗要求：

由于漁網線強度比較高，所以我們專門設計了專用氣動夾具：

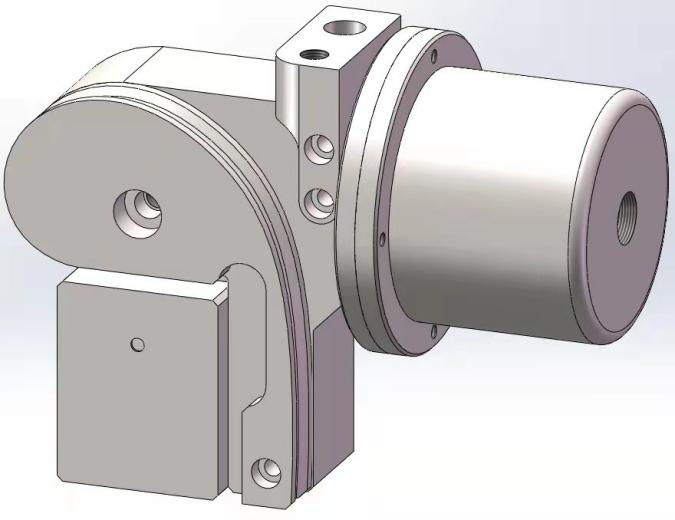

漁網絲專用氣動夾具

參考 GB/T 4925-2008 《漁網 合成纖維網片強力與斷裂伸長率試驗方法》

實驗類型	實驗前準備	預加張力	夾具寬度	夾持距離	參考圖
強力測定	標準環境平衡24h 取樣應在距離網片邊緣5目或5cm以上處取得	每個目腳或經（緯）線上的預加張力值等于網線250m長度的自重	4.5目以上	200mm
撕裂強力測定	標準環境平衡24h 取樣應在距離網片邊緣5目或5cm以上處取得	同上	4.5目以上	長度方向不少于9目）

為此我們專門設計了專用的氣動夾具：

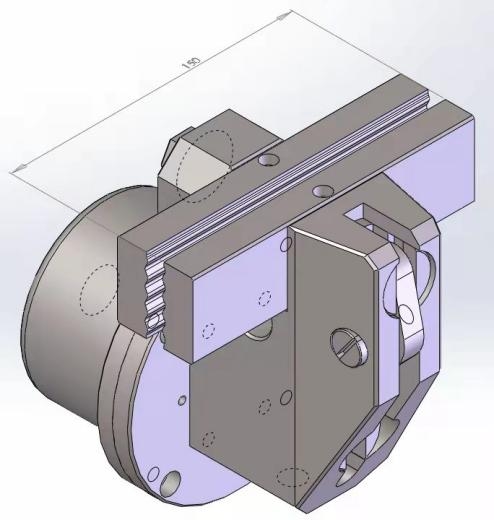

漁網網片專用氣動夾具

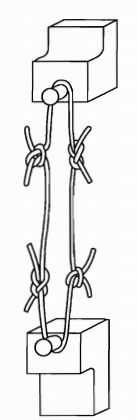

參考 GB/T 21292-2007 《漁網網目斷裂強力的測定》

為此我們專門設計了專用的網目夾具：

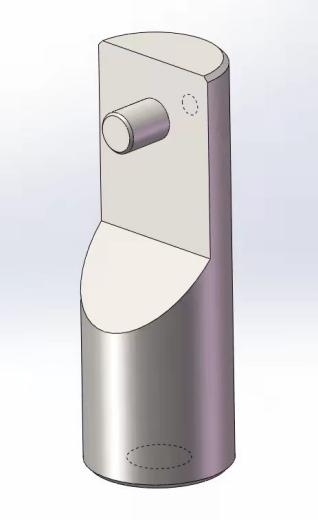

漁網網目測試夾具

為了方便測試單位進行試驗，我們在同一套機器上配置了這三種夾具，可以適合更多的測試類型。滿足了漁網絲以及漁網廠家的生產檢測需求

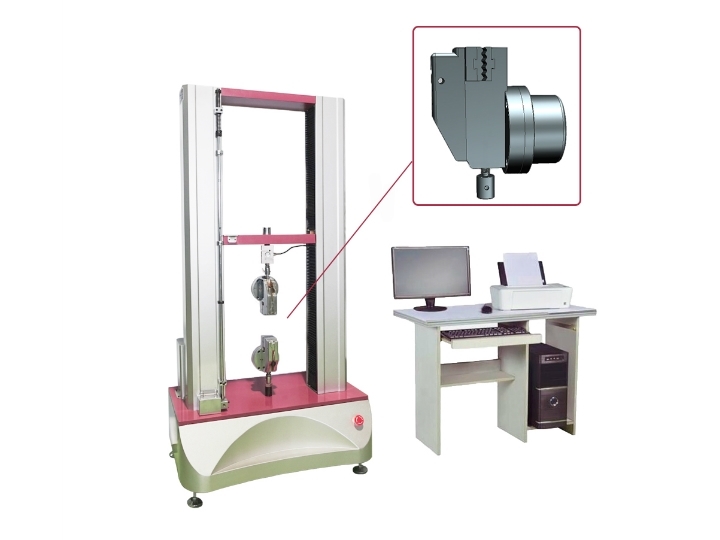

（整體儀器參考圖）

【適用范圍】

YG026PF型電子強力機（氣動夾具）可通過更換夾具，用于檢測漁網絲，漁網網片，漁網網目的斷裂強力，斷裂伸長率，斷裂時間，斷裂強度，漁網絲結強等參數

【符合標準】

GB/T 19975-2005  高強化纖長絲拉伸性能試驗方法

HG/T 2821.2-2012 V帶和多楔帶用浸膠聚酯線繩 第2部分：軟線繩

GB/T 16604-2017  滌綸工業長絲

GB T 32108-2015  浸膠線繩、紗線和簾線拉伸性能的試驗方法

SC/T 4022-2007   漁網 網線斷裂強力和結節斷裂強力的測定

GB 4928-85       合成纖維漁網網片斷裂強力與斷裂伸長率試驗方法

GB/T 21292-2007  漁網網目斷裂強力的測定

【儀器特點】

1、采用雙立柱龍門支架結構，外形美觀，運行穩定。

2、采用高精度、高效率測力傳感器，試驗數據準確。

3、控制器：計算機控制，抗干擾能力強，速度快，采樣速率≥1000 次/秒，并能同時處理曲線及報表（強力測量軟件兼容Windows XP或Windows 7 32位操作系統）。

4、顯示特點：測試過程中曲線動態跟蹤（監控），曲線坐標自動縮放，報表與拉伸曲線同時在測試報告上顯示。

5、操作軟件：可以定制中文，英文，中文繁體等多語言軟件。

6、操作特點：操作簡便，可以自定義設置試樣名稱，批號，試驗次數，操作員姓名等信息。

7、能夠保存試驗數據及結果，具有曲線顯示，查詢等必要的功能，試驗速度連續可調,試樣拉斷自動停機，上下限位保護等功能。

8、可以自主對測力傳感器進行力值標定。

9、采用氣動夾具夾持方式。

10、連接電腦軟件來控制機器運行與數據處理，生成數據報表，曲線等，用于存檔查看等使用。

11、可通過軟件來實現各種功能定做，輕松應對各種標準更新升級。

12、預加張力通過電腦軟件設置好后夾持試樣時通過拉力傳感器施加（預加張力施加范圍根據標準和線密度施加）。

13、測試報告可以導出為Word格式，Excel表格格式，PDF文件格式等多種格式，方便隨時查看測試數據。

【儀器性能及主要技術參數】

1、測試方式：等速伸長（CRE）原理測定，計算機控制，并記錄曲線動態變化

2、測試產品：漁網絲，漁網網片，漁網網目等

3、拉力傳感器量程：100kg傳感器一個，300kg傳感器一個，500kg傳感器一個

4、測力精度：＜±1%

5、夾距：150～500mm(任意設定)

6、夾持距離準確度：±0.01mm

7、拉伸速度：1～600mm/min（任意設定）

8、回復速度：200mm/min

9、有效動程：600mm（可以定制）

10、伸長分辨率：0.01mm

11、打印：輸出各種形式數據，曲線及統計結果

12、電  源：AC220V±10％    50Hz

13、設備外形尺寸（長×寬×高）：820mm×600mm×1600mm

14、重量：約220Kg

15、夾持方式：組合夾具

16、夾具；三副，100公斤傳感器測試漁網絲氣動夾具1副，500kg傳感器測試漁網網片氣動夾具1副（有效寬度定制為150mm），300kg傳感器測試鉤網手動夾具一副（定制）
