工藝條件對收縮率的影響

工藝條件的不同組合決定了所制得長絲的熱力學(xué)和機械性能。紡絲過程中的各項工藝條件是具有兒乎獨立性的參效．

在實驗研究的過程中，存在著兩種聯(lián)系

(1）工藝條件和物理結(jié)構(gòu)的聯(lián)系；

(2）物理結(jié)構(gòu)和纖維性能的聯(lián)系。

紡程對初生纖維結(jié)構(gòu)影響

在紡絲過程中，熔體流出后，被連續(xù)拉伸并冷卻，直至固化，纖維受到拉伸力作用，迫使纖維難以進行彈性回復(fù)。同時在紡絲過程中，初生絲受到拉伸力的作用而取向，拉伸力的大小決定了初生纖維取向度的大小。當(dāng)泵供量一定時，増大噴絲頭拉伸比使鈾向速度梯度和速度差增大，絲條張應(yīng)力增加，結(jié)構(gòu)向高取向結(jié)構(gòu)發(fā)展。

結(jié)晶在紡絲線上的形成是由纖維取向所誘導(dǎo)的，此時，取向誘導(dǎo)結(jié)晶具有一個臨界取向度，當(dāng)韌生纖維取向度低于臨界取向度時，纖維的結(jié)晶就比較困難，因此，在纖維的取向度較小不足以誘導(dǎo)結(jié)晶時，紡程的影響主要是對纖維取向的影響，說明了結(jié)晶與紡速的關(guān)系

成品纖維的性能與初生纖維取向度有較為密切的關(guān)系。

在加熱的情況下，取向的初生纖維發(fā)生不同程度松弛。在冷拉伸時，松弛較小，熱拉伸時，大分子流動性能增加，取向鏈松弛，減小了拉伸時的應(yīng)力和大分子取向。初生絲取向度增加會減少非晶態(tài)纖維的解取向，并能達(dá)到成晶絲大分子鏈和鏈段的最大取向而不用增加牽伸倍數(shù)

紡絲速度對初生絲結(jié)構(gòu)的影晌

單絲線密度對初生絲結(jié)構(gòu)的影響。在出現(xiàn)結(jié)品的情況下，在同一紡速下初生絲結(jié)晶度及側(cè)向晶粒尺寸與其單絲線密度成反比。隨著單絲線密度減小， PET 初生絲的結(jié)晶度及側(cè)向晶粒尺寸增大；反之，則減小。在沒有出現(xiàn)結(jié)晶的情況下，泵供量減小，噴絲頭拉伸比增大，初生絲取向度増大,

延遲絲條冷卻對初生絲結(jié)構(gòu)的影響，噴絲板下加裝熱套，在消除高聚物內(nèi)應(yīng)力的同時，降低拉伸速率，使初生纖維取向度降低，拉伸性能良好。這一方面，已經(jīng)有過一些應(yīng)用：在噴絲板出口處加裝7英寸（約180mm)、溫度約為300℃的緩冷區(qū)，所獲得的初生絲取向度較低，經(jīng)過牽伸后，成品絲的強度、模量較大，在出口處加裝緩冷，溫度150℃-55℃逐漸降低，長度為了米左右，成品絲收縮率小于7.5%

側(cè)吹風(fēng)對初生絲結(jié)構(gòu)的影響。紡速一定時，或者說在 PET 分子取向達(dá)到或超過其誘導(dǎo)結(jié)晶的臨界取向度的悄況下，側(cè)吹風(fēng)風(fēng)速降至一定程度后，冷卻條件顯著弱化，此時分子取向誘導(dǎo)成核作用減弱，然而熱或應(yīng)力促使微晶生長，側(cè)向晶粒尺寸增大。在紡絲線上沒有結(jié)晶出現(xiàn)時，側(cè)吹風(fēng)使絲條固化加快，預(yù)取向度増大

集束點和上油位置也存在對初生絲結(jié)構(gòu)的影響。上油的位暨距噴絲板的距離越大，絲條的張力越小，初生絲取向度降低。上油集束后，既能減少絲條運動時與空氣介質(zhì)的阻力，又能抵抗周圍介質(zhì)的擾動，但這些影響對初生絲結(jié)構(gòu)的影響不大。

【設(shè)備用途】

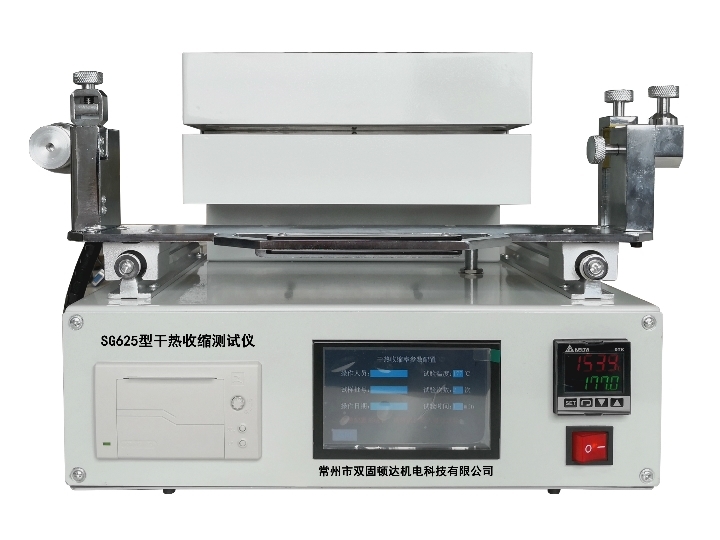

SG625型干熱收縮測試儀（干熱收縮率測試儀）用于測試浸膠聚酯軟線繩，錦綸、滌綸纖維制成的浸膠聚酯紗線、線繩和簾線，浸膠錦綸66簾線，浸膠錦綸6簾線，浸膠滌綸簾線，浸膠對位芳綸簾線，浸膠聚酯簾線，輪胎簾子線，滌綸工業(yè)長絲的干熱收縮率（%）和干熱收縮力（N）。

【產(chǎn)品優(yōu)勢】
1、整機采用金屬材質(zhì)而成型，結(jié)實堅固耐用。
2、設(shè)備堅固結(jié)實耐用，操作簡單，沒有復(fù)雜的操作流程。
3、外觀設(shè)計美觀大方，整機重量不到25千克，可直接放入汽車后備箱方便外出攜帶工作。
4、只需幾秒就可以快速打印測試報告。
5、大屏幕觸摸屏操作，操作和顯示數(shù)據(jù)非常直觀。

【適用標(biāo)準(zhǔn)】

HG/T 2821.2，GB16604，GB/T 30312，GB T 9101，GB∕T 36020，F(xiàn)Z/T 54013，F(xiàn)Z/T 54022等標(biāo)準(zhǔn)

【技術(shù)參數(shù)】

1、使用條件：環(huán)境溫度:-10～+40℃，相對濕度：45%～85%，無振動；
2、控溫范圍：室溫～250℃；
3、控溫精度：±0.1℃；
4、收縮率測量精度(分辨率)：0.01%（100％為250mm）；
5、收縮力測量精度(分辨率)：0.01N
6、收縮力測量范圍：0～50N（范圍可根據(jù)用戶需要改變）
7、測試時間：0.1～60min；
8、使用電壓：AC220V，50Hz；
9、最大加熱功率：1000W

10、配置大屏幕觸摸屏，26鍵中英文輸入法操作，可以自定義輸入操作員、批號、日期、溫度、次數(shù)、時間等參數(shù)，自帶微型打印機，熱敏打印紙打印，方便打印測試報告，可以設(shè)置測試完成自動打印。

11、預(yù)加張力砝碼：200克的一個組合體，150克一個組合體，100克一個組合體，50克一個組合體，20克一個組合體，50克砝碼1個，20克砝碼2個，10克砝碼1個，5克砝碼1個，2克砝碼2個，1克砝碼1個（砝碼可以根據(jù)試樣纖度和施加張力范圍組合施加）

12、設(shè)備外形尺寸（長×寬×高）：490mm×350mm×310mm

13、設(shè)備重量：約21kg
