噴絲板是紡絲機的重要部件之一,它的作用是將黏流態的高聚物熔體或溶液,通過微孔轉變成有特定截面狀的細流,經過凝固介質或凝固浴固化而形成絲條。在紡絲過程中噴絲板會被機械雜質、碳纖、凝膠等堵塞噴絲孔,當噴絲孔部分堵塞時,在噴絲板外表面會有紡絲溶液漫流,從而造成噴出的纖度不勻和產生絲細、絲毛等問題。而當噴絲孔完全堵塞時,則會大大提高纖維的不勻率,對無紡布品質有極大的影響,因此必須定期對噴絲板進行清洗。
目前很多工廠采用超聲波清洗機來清洗噴絲板,超聲波清洗是目前工業上應用廣泛且效果好的一種清洗方式,清洗后仍然會有一部分殘留在噴絲板微孔內,需要人工查看微孔是否有污垢來保證后生產過程中不存在不勻,斷絲等問題,國內主流的會使用噴絲板鏡檢儀進行人工查看,尋找不合格的微孔,并人工進行清理。

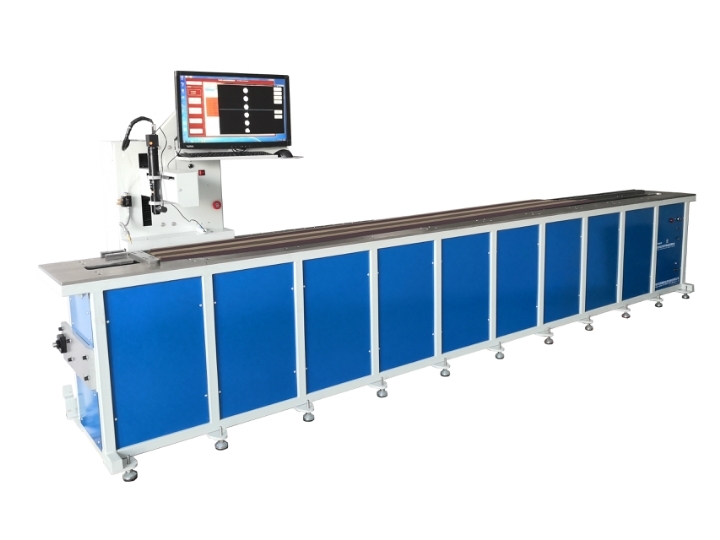

SG689WF型全自動無紡布噴絲板鏡檢儀
儀器適用范圍:本設備適用于1.6米,2.4米,3.2米等熔噴無紡布噴絲板微孔的檢測。
儀器簡述:
a.SG689WF型全自動無紡布噴絲板鏡檢儀主要由計算機,運動控制系統,圖像采集系統組成,全自動對無紡布噴絲板的微孔進行測量,可完全替代人工操作,真真實實檢測微孔,可檢測出無紡布噴絲板的孔面積(微孔是否堵塞),孔面積,孔周長等指標,按區域?qū)γ總€區域內的微孔進行詳細測量,測試數據可隨時保存和打印輸出。
二.全自動無紡布噴絲板鏡檢儀簡介
① 硬件介紹
1. 采用全自動X-Y-Z三軸運動控制平臺(也就是三軸直交機器人),采用伺服馬達進行定位,重復定位精度可達+-0.01mm。
2. 鏡頭采用進口連續變倍鏡頭,具有畸變小,分辨率高的特點
3. 相機采用高幀率和高分辨率相機,保證采集的圖像不失真,從而保證測量精度。
4. 采用恒定led光源,保證測試環境不受外界光源的影響(上下光源均采用紅光,黑白相機對紅光最為敏感)。
5. 整體框架采用金屬框架,(工作平臺采用整塊加厚鋁板,保證平臺平面度)。
6. 裝有顯示器,便于觀察測試過程及進度(顯示器直接安裝在設備上,從而節省空間)。
7. 采用品牌電腦,保證硬件的穩定性。
① 軟件介紹
1. 采用可靠的圖像處理算法,可以檢測出無紡布噴絲板微孔的面積,周長等參數(具體參數依據具體孔型而定),并自動識別和清理不合格微孔。
2. 標定噴絲板模板文件時,孔位坐標自動采集,方便操作,孔位檢測順序可以自定義或者軟件自動完成優化排布(自動優化,可以減少檢測路徑,提高檢測效率)。
3. 鏡頭實現自動對焦,提高檢測效率。
4. 具有檢測鏡頭與夾具,鏡頭與無紡布噴絲板平行度功能,從而便于機械上的調試。
5. 測試數據會保存在數據庫中,并且可以打印或保存報表,方便數據的記錄與分析。
6. 通過算法及路徑的優化提高噴絲板微孔檢測效率。
7. 檢測不同的無紡布噴絲板時只需載入不同的無紡布噴絲板模板文件,操作靈活方便。
② 采用該設備的優勢
1. 保證檢測精度,避免了漏檢,錯檢等人為因素,增加產品質量,避免了次及品的產生。
2. 節省人力支出,由于過程全自動,因此一個人就可以完成多塊板的檢測,由于是機械設備,可以24小時連續工作,進一步減少成本。
3. 購買新無紡布噴絲板時,可通過該設備對其質量進行檢驗。
4. 掌握舊無紡布噴絲板使用年限和品質。
