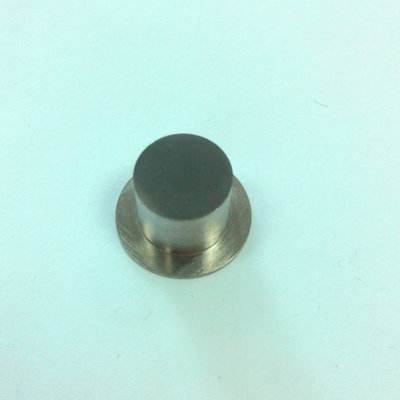

噴絲帽是化纖紡絲機上的核心組件，它的質量是保證纖維成品質量的重要條件，其作用是將精確計量過的紡絲溶液，通過噴絲帽上的微孔噴擠出具有特性形狀的細流，經過冷卻固化形成具有一定強度、粗細的纖維，按照噴絲帽的外形分類，一般有圓形、扇形和圓形，常用噴絲帽一般為圓形。

噴絲帽如何檢測？目前主要借助于將噴絲帽的微孔經放大后直接顯示在顯示器上來觀察，如果發現噴絲帽微孔中有雜質，可以用捅針捅掉，也可以拿去清洗，噴絲帽主要檢測儀器推薦常州市雙固頓達機電科技有限公司SG689A型全自動噴絲帽鏡檢儀。

【儀器用途】

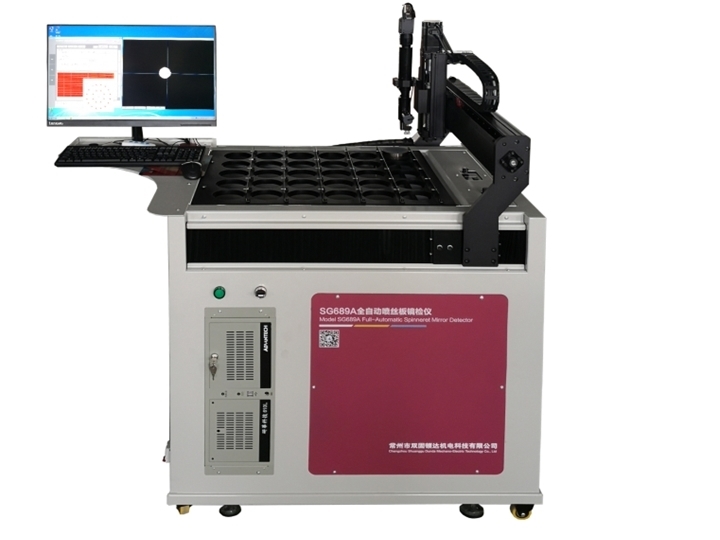

SG689A型全自動噴絲帽鏡檢儀(檢測儀)主要由計算機，運動控制系統，圖像采集系統組成，用于檢測化學纖維紡絲噴絲帽的微孔形狀以及是否堵塞的專用檢測儀器。根據模具的形狀、大小、噴絲孔的布置情況，可以自動逐個檢測每一個噴絲帽。

【總體說明】

① 機械部分介紹

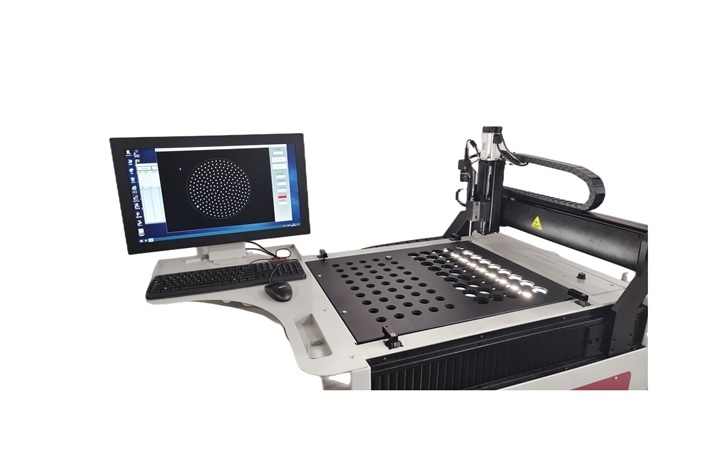

1. SG689C型全自動噴絲帽鏡檢儀采用全自動X-Y-Z三軸運動控制平臺（也就是三軸直交機器人），采用交流伺服系統進行定位，每軸配有一根精密滾珠絲桿傳動，聲音小，精度高，重復定位精度可達±0.01mm。

2.鏡頭采用高像素鏡頭，具有畸變小，分辨率高的特點，并且選擇不同倍率時不需要更換鏡頭。

3.相機采用高幀率和高分辨率黑白工業相機，保證采集的圖像不失真，從而保證測量精度。

4.本機采用高強度金屬裝載夾具和臺面，承重性能好，更換噴絲帽夾具也方便。（通過磨床加工，保證平面度）。

5.裝有一個顯示器，便于觀察測試過程及進度。

② 電氣部分介紹

1. 采用可靠的圖像處理算法，可以檢測出噴絲帽微孔的是否堵塞，并自動記錄不合格微孔位置。

2. 標定噴絲帽模板文件通過使用者自己輸入噴絲帽參數設置。

3. 鏡頭實現自動對焦，提高檢測效率。

4. 測試數據會保存在數據庫中，方便數據的記錄與分析。

5.通過算法及路徑的優化提高檢測速率，約3-5秒檢測完一塊噴絲帽。

6.檢測不同的噴絲帽時只需載入不同的噴絲帽模板文件，操作靈活方便。

7. 本機采用研華原裝工業控制計算機，計算機配置X,Y,Z三軸控制及輸入輸出卡以及可調式光源控制器，配置工業控制計算機鍵盤和鼠標，傳輸數據快。

8. 本機采用高壽命LED下光源，全覆蓋噴絲帽裝載夾具，光源可以全方位透過噴絲帽從而被鏡頭捕捉在顯示器上顯示優質的畫面。

9.本機采用一體機設計，外形更美觀，采用高強度金屬裝載夾具和臺面，承重性能好，更換夾具也方便。

③ 采用該設備的優勢

1. 保證檢測精度，避免了漏檢，錯檢等人為因素，增加產品質量，避免了次品的產生。
2. 節省人力支出，可于短時間內回收設備成本：本檢測系統為全自動作業，真真實實檢測每一個噴絲毛，無人為干擾，一天24小時工作，一年工作365天，可以減少人力成本上漲的壓力。
3. 作為新入廠品質檢測：由于此套系統是可以檢測噴絲帽微孔堵塞情況，判別噴絲帽微孔合格與否，避免在未知情況下安裝上線，產生次級品，造成無謂損失。
4. 管理在用噴絲帽微孔的堵塞數據，為生產的精細化及淘汰不合格的噴絲帽提供數據支持。

5、即時評估及改善抽絲制程的異常：經由此系統，如發現噴絲帽的不清潔孔，集中于某區域，則可能是抽絲過程中某制程溫度問題或其他問題，進而改善制程。

【技術指標】

1.每塊板檢測完成后保存數據，如果出現異常情況保證之前已經檢測的噴絲帽的數據不會丟失。

2.連接壓縮空氣后復檢噴絲帽時可以進行吹氣清潔。

3.噴絲帽上易損耗部件必須方便客戶更換，更換簡便。

4.設備完成后提供完整的使用指南（包括注意事項，設備日常保養，常見故障解決等）。

【檢測方式】

1 利用計算機控制和圖像處理技術，自動掃描檢測，并對測試結果進行記錄。

2 對于不合格的噴絲帽微孔，儀器自動記錄并可以進行吹氣清潔。

【檢測項目】  

1.測試數據在合格范圍的噴絲孔顯示“白色”，不合格的顯示“紅色”。對微孔的合格品質進行判斷，判斷微孔是否合格，微孔面積是否過大或過小，所檢測的微孔狀態是否符合設定的范圍，并有紅色或白色標注。  

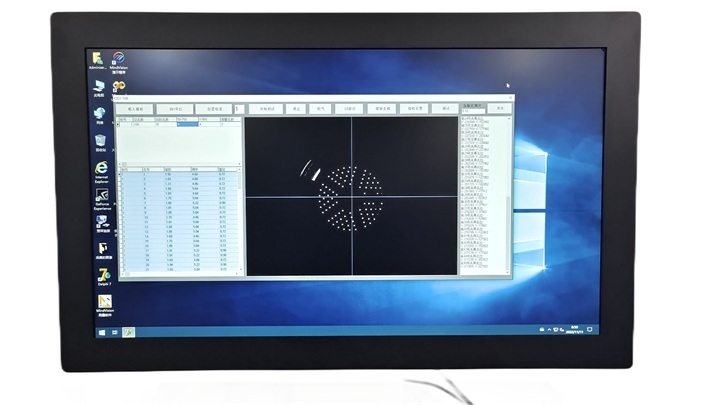

2.儀器程序具有雙界面暨數據界面和圖形界面，數據界面能完整顯示微孔的檢測數據，圖形界面中能直觀看到實時檢查的孔的真實情況。  

【儀器主要技術參數】

1.檢測系統

檢測區域：500mm(長）×600mm(寬），可以根據用戶要求定制

檢測臺尺寸：965mm(長）×905mm(寬）×1335mm(高)，可以根據用戶要求定制

2.電器柜和主機為一體式設計

3.檢測項目：微孔是否堵塞等，可以根據用戶要求定制。

4.檢測速度：約3-5秒檢測完一塊噴絲帽。

5.檢測精度：±0.01mm。

6.可檢測微孔的范圍：0.1mm-5mm。

7.噴絲帽一次最多檢測個數：視噴絲帽具體尺寸而定。

8.運動控制單元：三軸機器人，采用3套伺服電機和3根滾珠絲桿。

9.相機：高速CCD工業相機，噪聲小無，噪聲小無拖影。

10.光源：采用LED下光源。

11鏡頭：采用廣角鏡頭，畸變小，檢測精度高。

12.中文簡體檢測軟件，支持定制其它語言（如英文，中文繁體等）。
