  • SG689JS型手動噴絲板檢測儀(金屬臺面+測量軟件)

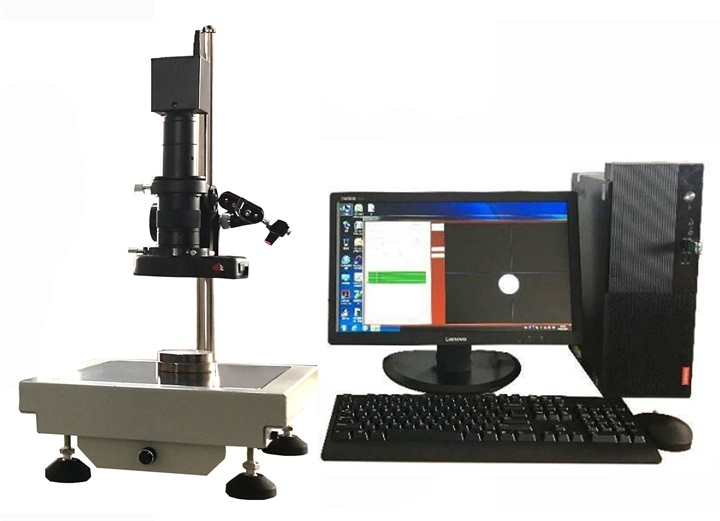

SG689JS型手動噴絲板檢測儀(金屬臺面+測量軟件)

關鍵詞:SG689JS型手動噴絲板檢測儀(金屬臺面+測量軟件)),手動噴絲板檢測儀,半自動噴絲板檢測儀,半自動噴絲板鏡檢儀,噴絲板投影儀
產品概述:主要應用于國內化纖生產廠和噴絲板制造廠對各類噴絲板微孔的合格性檢測,測量軟件可以測量噴絲板微孔的直徑,面積,周長,本產品操作簡單、易學、高效。
在線咨詢
產品詳情 圖片集錦

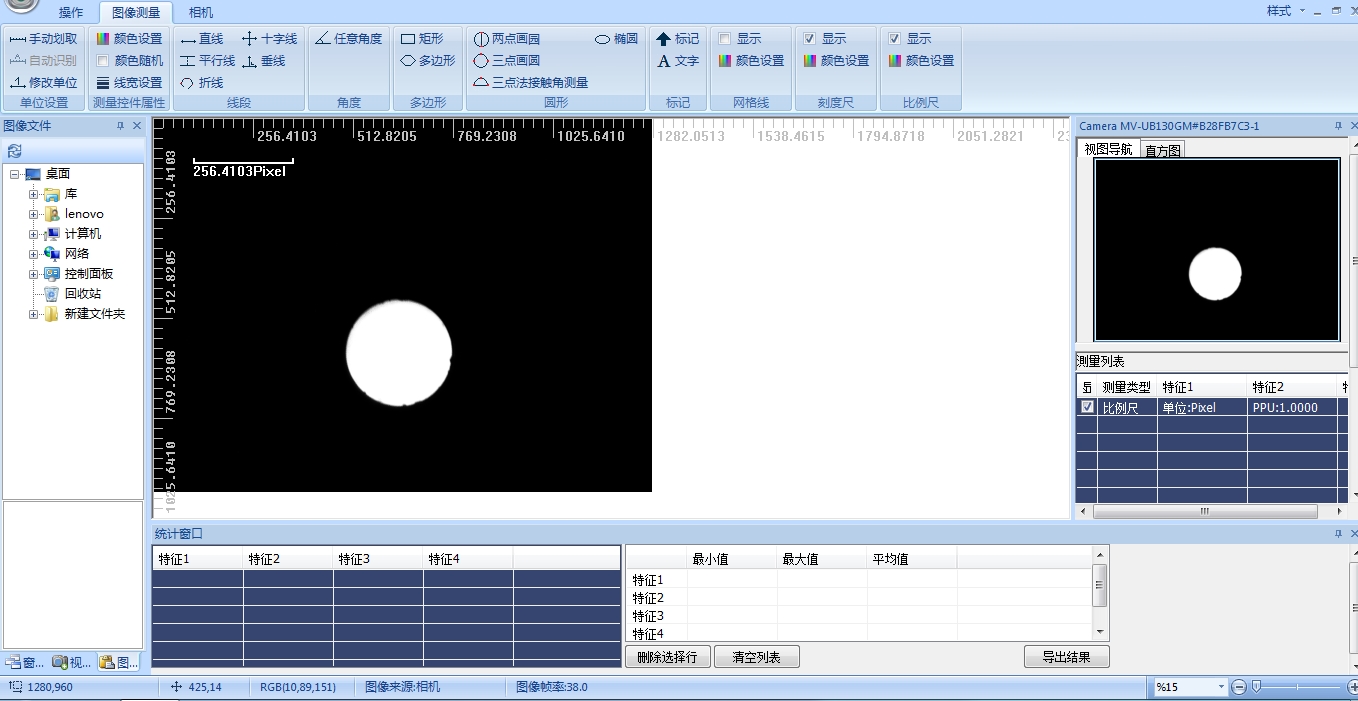

測量軟件顯示噴絲板圖像

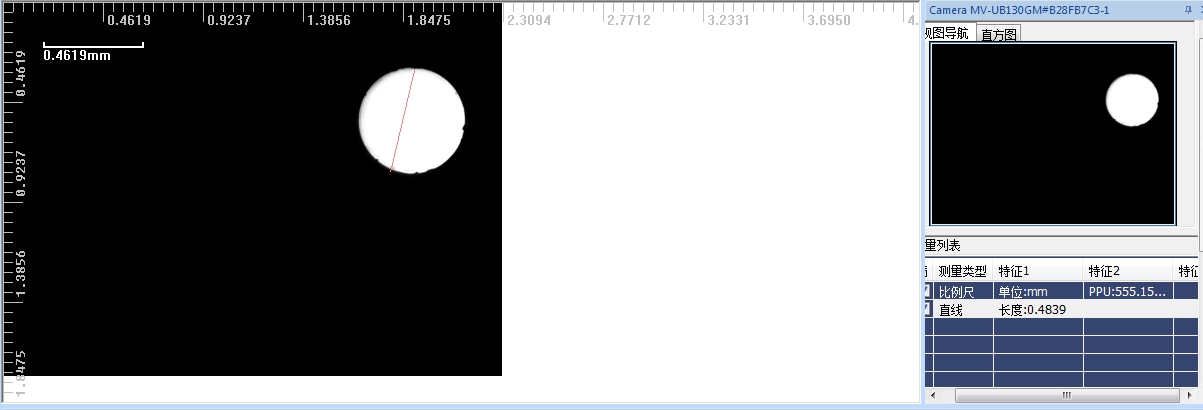

測量軟件測量噴絲板微孔大小,圖中圓形噴絲板微孔直徑0.4839mm

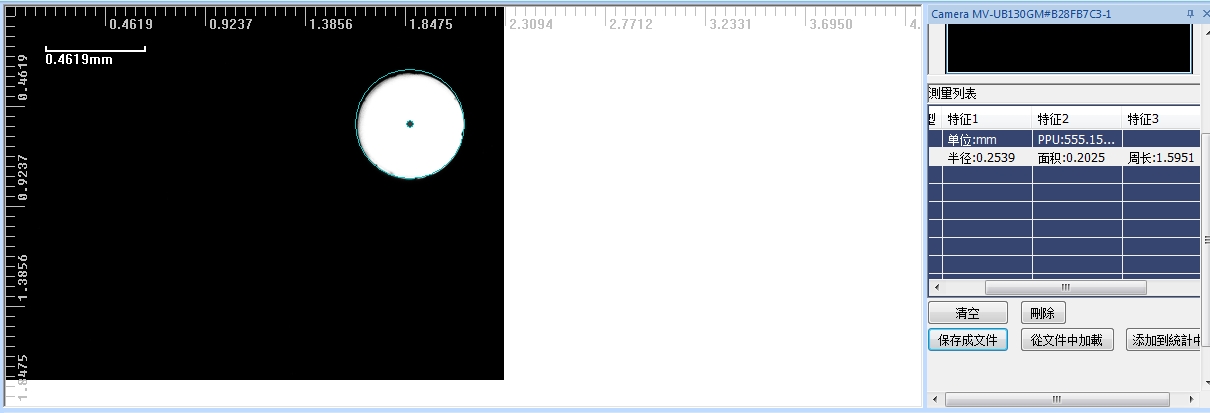

測量軟件測量噴絲板微孔半徑0.2539mm,面積0.2025mm2,周長1.5951mm

一、產品用途:

SG689JS型手動噴絲板鏡檢儀(金屬臺面+顯示器)主要應用于國內化纖生產廠和噴絲板制造廠對各類噴絲板微孔進行檢測,檢測噴絲板微孔有無污垢,顯示器可以投影顯示各類噴絲板微孔形狀(如圓孔,三葉孔,V形孔,C形孔等不同形狀)。
二、技術指標:
1.物鏡鏡頭變倍范圍:0.7-4.5X
2.變倍比:1:6.5
3.手輪調焦范圍:65mm
4.升降調節范圍(立柱):300mm,

5.照明:輸入電壓:220V,輸出:12V

6.工作臺尺寸:210mm×210mm

三、設備詳細技術配置:
1.高清相機1個(工業相機+通訊線)
2.常州雙固自制金屬臺面1個,臺面尺寸210mm×210mm
3.升降調節支架1個(用于調節焦距)
4.紅外線定位光源1套(用于定位噴絲板微孔)
5.上環形光源1套

6.高清變倍物鏡1個,變倍比(1:6.5):0.7X-4.5X

7.噴絲板測量軟件1套,用于測量噴絲板微孔的直徑,面積,周長。

8.設備外形尺寸:270mm×330mm×500mm(長×寬×高)

9.重量:11kg
