  • SG689XK型斜孔噴絲板手動鏡檢儀

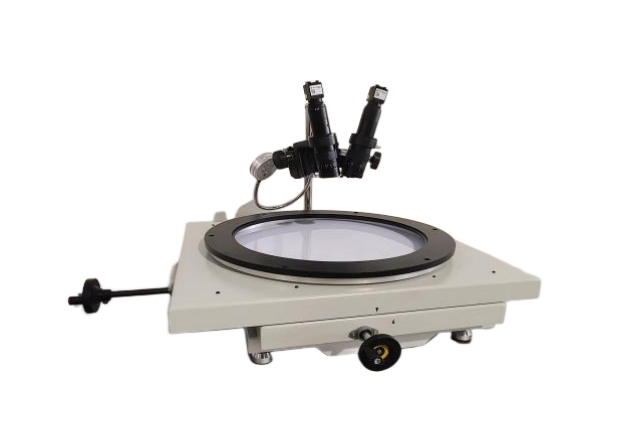

SG689XK型斜孔噴絲板手動鏡檢儀

關鍵詞:SG689XK型斜孔噴絲板手動鏡檢儀
產品概述:主要應用于國內化纖生產廠和噴絲板制造廠對復合紡斜孔噴絲板和海島型分配板的合格性能檢測,單次可檢測一塊圓周分布或任意分布的噴絲板,并可選配帶有檢測軟件的電腦,能夠精確地對噴絲板上的微孔關鍵參數進行數據量化并對微孔的潔凈度進行客觀地判斷,有效地降低人工誤判…
在線咨詢
產品詳情 圖片集錦

【適用范圍】

SG689XK型斜孔噴絲板手動鏡檢儀主要應用于國內化纖生產廠和噴絲板制造廠對復合紡斜孔噴絲板和海島型分配板的合格性能檢測,單次可檢測一塊圓周分布或任意分布的噴絲板,并可選配帶有檢測軟件的電腦,能夠精確地對噴絲板上的微孔關鍵參數進行數據量化并對微孔的潔凈度進行客觀地判斷,有效地降低人工誤判并提高噴絲板的檢測效率和上機合格率。
【技術指標】
1.鏡頭:主物鏡0.7-4.5X連續變倍高清鏡頭配套激光定位
2.變倍比 1:6.5
3.工作距離:100mm
4.手輪調焦范圍:40mm
5.升降調節范圍(立柱):110mm
6.照明:輸入電壓:220,輸出:12V
7.圖像顯示部分:圖像在聯想顯示器上高清放大顯示。
8.高清工業相機CCD(移動時無拖影)
9.微孔檢測范圍0.1-1.5mm
【設備配置如下】
1、SG689XK型斜孔噴絲板手動鏡檢儀主機1臺
2、噴絲板定制夾具一個(尺寸范圍可以根據客戶的噴絲板規格量身定制)
3、X,Y 軸移動操作滑臺1套(根據噴絲板形狀和尺寸定制)
①.X,Y 導軌及圓周方向全程運行輕巧,平穩。
②.X,Y 導軌方向全程移動范圍內成像清晰。
③圓周方向360°旋轉(適用于同心圓分布圓形噴絲板)④.X方向均為手搖移動。
4、攝像頭2個
5、鏡頭2只(同激光定位)
6、數據連接線:1根
7、聯想電腦+顯示器:1套
8、獨立開發軟件:1套(可一個屏幕同時觀察兩個相機上的圖像)
9、定位電光源:輸入電壓:220V
10、配置同心圓夾具1副,方便同心圓分布噴絲板轉動(定制,適用于同心圓分布噴絲板)
11、溫度范圍:10~50℃
